百級潔凈棚和百級層流罩的設計原則
在高科技制造和科研領域，百級潔凈棚和百級層流罩是確保環境潔凈度達到極高標準的關鍵設施。以下是基于百級潔凈棚和百級層流罩的設計原則，旨在為設計師和工程師提供指導。

一、百級潔凈棚的設計原則
合理規劃布局：潔凈棚的設計應充分考慮生產工藝流程，確保人員流動、物料輸送等路徑順暢，減少交叉污染的風險。
百級潔凈棚頂部滿布FFU：百級潔凈棚與土建式或裝配式百級潔凈室相比，投資少，見效快，安裝簡便，運行費用低。
氣流組織：百級潔凈棚的核心是保證垂直單向氣流，設計時應確保氣流從棚頂均勻向下流動，風速控制在0.45m/s左右。
高效過濾器：選用符合ISO14644-1標準的HEPA高效過濾器，確保空氣中的微粒數低于100個/立方英尺（0.1μm粒徑）。
密封性能：潔凈棚的圍護結構應具有良好的密封性，減少外界空氣的侵入，避免氣流短路。

溫濕度控制：根據潔凈度要求，控制潔凈棚內的溫濕度，通常溫濕度控制在18-26℃和40-60%之間。

照明設計：使用無影燈，減少光線在潔凈棚內的反射和散射，保證操作人員視線清晰。

靜電防護：采取適當的防靜電措施，防止靜電引起的塵埃吸附。

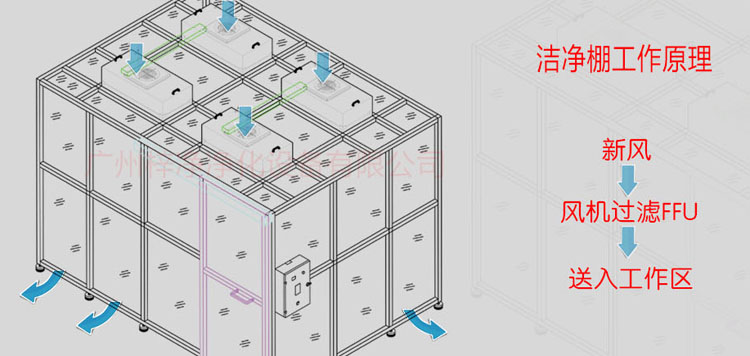

二、百級潔凈棚工作原理
風機從FFU頂部將空氣吸入,經初效過濾器，高效過濾器過濾，過濾后的潔凈空氣在整個出風面以0.45m/s±20%的風速勻速送出到潔凈棚內。使潔凈空氣氣流呈垂直單向流,從而保證了工作區內所要求的潔凈度。

三、百級層流罩的設計特點原則
1、百級層流罩的整體設計思想為采用模塊化設計，各單元單獨組成，可設備化進行安裝和調試。

2、百級層流罩在過濾器的安裝形式與密封方面，液槽密封式高效過濾器的安裝結構，可從技術上保證過濾器下游無泄漏的空氣污染，易于安裝和更換。

3、風機箱采用外轉子直聯風機，易于安裝與檢修。在回風口可設置板式中效過濾，同時安裝壓差計，必要時方便更換。
4、靜壓箱部分，由于此處為正壓結構，對吊頂內的密封要求不是非常高，故可簡化對結構的要求。

5、照明采用淚珠式燈具，維修及更換具有通用性。

6、均流及送風面板，采用好進技術的進口高分子均流膜，具有阻力低，氣流均勻及高透光性，可方便的進行清潔處理與安裝。
A、可應用于制藥、微生物研究和科學實驗等場所專用的局部凈化設備,它提供一種垂直單向氣流，部分潔凈空氣在工作區循環，部分排出至附近區域，使工作區產生負壓，防止交叉污染，用于保證工作區的高潔凈度環境。

B、在設備中進行粉塵、試劑稱量、分裝，可以控制粉塵、試劑外溢、上揚，防止粉塵、試劑對人體的吸入危害，還避免粉塵、試劑的交叉污染，保護外界環境及室內人員的安全。潔凈層流罩是將空氣以一定地風速通過高效過濾器后，形成均流層，使潔凈空氣呈垂直單向流，從而保證了工作區內達到工藝要求的潔凈度。

百級潔凈層流罩是在低潔凈度環境下，創造局部高潔凈度環境的裝置，可使局部工作環境達到百級，可獨立形成回風系統或與管道系統連接，凈化面積靈活，配置低噪音離心風機及減震裝置，安裝為懸吊或支架支撐形式，箱體采用優質304不銹鋼，結構堅固，電器系統安全可靠，百級潔凈層流罩廣泛應用于電子、醫藥、科技、生物工程等領域，是在低凈化區域中達到高凈化級別要求的理想設備。

百級層流罩應用于精密電子裝置操作間及制藥車間安全洗烘灌封流水線、抗生素瓶洗烘灌封流水線，口服液瓶洗烘灌封流水線，大輸液生產線上的潔凈送風處理等環境廣泛使用。

四、百級層流罩工作原理
百級層流罩采用垂直單向流的氣流形式，送風先要通過初效過濾器進行預過濾，將氣流中的大顆粒粉塵粒子處理掉。經過預處理后的空氣，再經過高效過濾器進行二次過濾，以起到充分保護高效過濾器的作用。在離心風機提供的壓力下，通過高效過濾器，使之達到潔凈要求。所有氣流均經過高效過濾器處理，所以送風，排風均不帶殘余粉塵，避免了二次污染。由于在工作區域形成穩定的單向流，起到保護外部環境的作用。

總結
百級潔凈棚和百級層流罩的設計需要綜合考慮多方面的因素，包括氣流組織、過濾系統、密封性能、溫濕度控制等。只有嚴格按照設計原則進行，才能確保潔凈度和層流效果，滿足高潔凈度環境的要求。
